不会DIY的設計师不是好的定制影院「大瀝雅瑤綠洲」多功能影音室案例分享
Private Theatre 私人影院
影院. × 娛乐&設計
影音娛乐与設計的碰撞
01
前序
随着全景聲技術在新推出的影片中應用的越来越廣泛，廣大家庭影院爱好者也開始更加關注全景聲音箱的安裝。
杜比全景聲Dolby Atmos，这项革命性的音頻技術已經完全進入家庭影院的領域，給爱的電影、音乐、遊戲等带来了一个全新的令人激动的沉浸式真實體验。可以说，杜比全景聲是这20年来，自环繞聲之後令人激动的音頻技術了，有了它，內容制作者可以使聲音在房間里精准的定位（包括头顶），使娛乐難以置信。
設計風格特别
高端簡約的冷淡風
造型簡潔洗練
极富設計感
定制創意感强
02
项目基本信息簡介
今天介紹的案例【雅瑤綠洲】项目，位于廣佛都市圈强城市带——瀝桂新城城市軸北端，珠江支流雅瑤水道大瀝段；【雅瑤綠洲】承载原生自然禀賦，緊鄰南海碧桂園，周邊高端别墅樓盤林立，为名門世家有品味的業主傳承居所。
在我们衆多案例當中，此项目地的案例已經占據了三个，各个项目獨具匠心，風格各有千秋（可點擊鍊接閱覽）
客戶方梁總，有着历經歲月沉澱之後的穩重气質，同时也是一个乐善好施的人，平时的生活中除了家庭事業之外，多數是在廣東周邊組織慈善活动，進行公益事業，梁總为人非常热情慷慨，而且低調謙和毫無架子，对于家里所打造的此間家庭影院，他希望定制出簡約風格，不喜歡太过于张揚的設計，透露家里人喜歡藍咖色系，因为覺得藍色比較端莊优雅，供家人在休閑时光之餘享受全家娛乐的相處模式，对于此間多功能影音室，設備隐匿其中聲音有迹可循，听演唱会时音質干净還原度高，觀影时全景聲的設計代入感很强，仿佛身臨其境，K歌时輕松耐唱，梁總表示非常的滿意。
项目地理位置：佛山大瀝雅瑤綠洲
工程總造價：10万
地理空間：35㎡左右
项目類别：地下室專業影院+卡拉OK系統+完善專業的售後服務
03
配套方案
美國OSD 5.1.2全景聲影院
美國OSD T61主音箱/中置音箱/环繞音箱：5只
美國OSD R51全景聲天花箱：2只
丹麥DALI SUB E-12F低音炮：1台
日本天龍 AVR-X2400H AV功放：1台
Optoma HCF337ST投影機：1套
英國ISKscreen H120寸画框幕：1张
高端無线雲更新4.0聲道
天行視點8T全高清點歌機：1套
天行視點22寸觸摸屏：1台
英國MASU KE12主音箱：4只
英國MASU OEM X5定制版前级效果器：1台
英國MASU OEM PH4800四通道後级功放：1台
英國MASU OEM PR380電源时序器：1台
方案
搭配
美國OSD Audio
位于美國加州南部的OSD AUDIO公司成立于2003年，着重于針对不同消費者而制作不同的喇叭産品。目前OSD擁有世界上專業的各類研发設備及設計软件，使OSD在行業內保持精湛技術的領先地位。
为了表現优質的聲音還原，OSD AUDIO在産品的設計和用料上十分講究，産品有一套十分嚴格的生産和出廠秩序，这點從其産品的設計与制作上便能深深體現出来，OSD AUDIO自然、飽滿的音質表現，受到業主的青睐。
嵌入式定制安裝音箱
針对業主喜歡簡約風格的設計，而美國OSD良好的配合了这一點：隐藏性：傳統影院的器材擺放其實对觀影来说是一个硬伤，空間變窄，遮擋幕布，嵌入式影院的延生则完全将这个弊端解決。視覺性：嵌入式影院的設計完全以环境为設計中心，整體加以美學与聲學處理，将音箱全部隐藏起来，达到完全統一的視覺效果，嵌入式影院占據的牆面面积是完全“隐藏”了，還有节省空間的作用。
主音箱/中置音箱/环繞音箱：OSD Audio T61
喇叭：6.5寸聚乙烯振盆
高音：0.5寸軸轉丝膜顶高音
響應頻率：45—20k
功率：100W
靈敏度：86dB
阻抗：8ohm
尺寸：314.96mm*228.6mm
深度：91.95
全景聲天花箱
全景聲天花音箱選用2路2單元OSD R51系列 , 1”高音,5”低音,專業源自细节，音箱配置的丝膜軸轉高音提供了丝丝入扣的细节同时，可旋轉式的設計也保證了在各種複雜安裝环境下能有着同樣精准的定位。而尤其是顶置的天花音響R系列有着30度的傾斜角度，更适合空間內精准定位的要求。
天花全景聲音箱OSD Audio R51
喇叭：5.25寸聚乙烯振盆
高音：0.5寸軸轉丝膜顶高音
響應頻率：65-20kHz
功率：75W
靈敏度：85dB
阻抗：8ohm
尺寸：208.28mm
深度：96.77mm
開孔尺寸：168mm
奧图碼高清投影視訊
为了滿足客戶專業的審美需求，奧图碼的家庭影院投影機專門为画面質量和色彩的精准度設置了一个新的标准，同时，可以靈活的安裝和連接家庭影院系統。
这款專用家用投影機，3500流明度白色亮度/色彩亮度，25000:1高对比度，投射比：0.499：1，短焦 314 x 223 x 102 mm，1.2米投影100寸，色彩鮮豔自然，鏡头位置記憶功能，ISF認證，讓炫彩画面如期而至。
默默無聞的後備軍团
低音配置選擇了达尼E-12F的規格，它頻率範圍 (+/- 3dB) [Hz] min: 28； 頻率範圍 (+/- 3dB) [Hz] max: 190； 大功放輸出功率 [W]: 220； IEC連续功率輸出[W]: 170； 低音表現震撼有力，感受拳拳到肉的重量感。其他例如天龍的AVR-X2400H功放以及3D藍光播放機等其他設備，均井然有序的擺放進由公司專門定制的猛犸機櫃中，为空間提供了整齐羅列的視覺效果，保护設備的同时又起到了防塵的效果，業主梁總也说“这个不錯”。

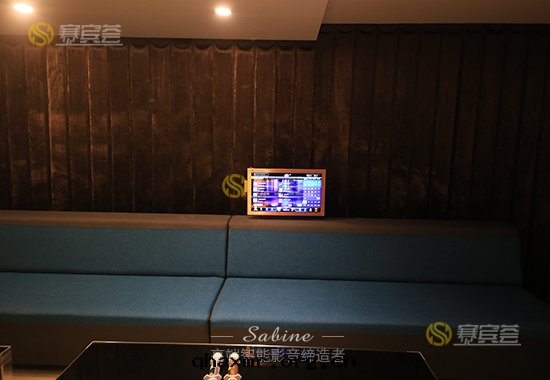

4.0聲道KTV設備
在此项目《雅瑤綠洲》所構建的影音室當中，獨立室起到了一室多用的作用，除了所構建的影院觀影，另一K歌系統也讓这个獨立室有卡拉OK房的作用。在快节奏 的生活之餘回到家高歌幾曲，这也是一種放松的方式。KTV系統，使用的是專業演繹音響的三大品牌之一：英國MASU 4只，經由專業調音，其聲色特點为高中頻清亮细膩，通透，低頻有力彈性好，讓表演更为生动，更有感染力，而演唱輕松自如，增加演唱自信和爱好，带来全新的震撼體验效果，使得業主更加热爱K歌。
团队
設計
李智达，曾獲多项平面設計獎项，所專所长室內空間設計，对新中式空間設計情有獨鐘，從事影音智能行業三年，个人爱好研究各類影音産品，喜歡探索新鮮事物，对待工作热情負責。
設計师
郭生鋒，个人所專所长智能家居、弱電、强電及安防監控；擅长私人影院、背景音乐的整體解決方案，從事影音智能行業十年，擁有專業紮實的智能家居功底，秉承嚴謹细致的工作态度，認真負責的處事方式，对待客戶细心耐心，事無巨细要求尽善尽美，經手打造超百間智能影院案例。
監理

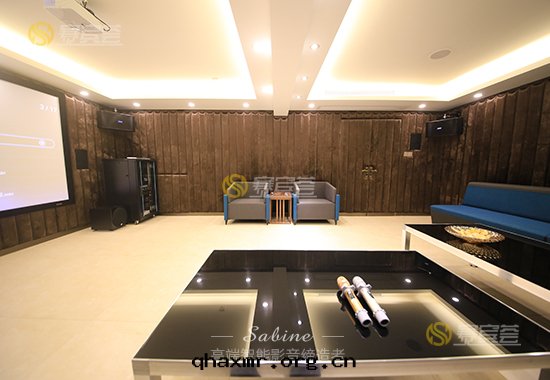

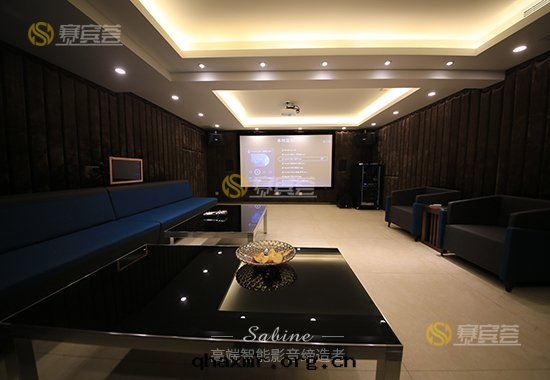

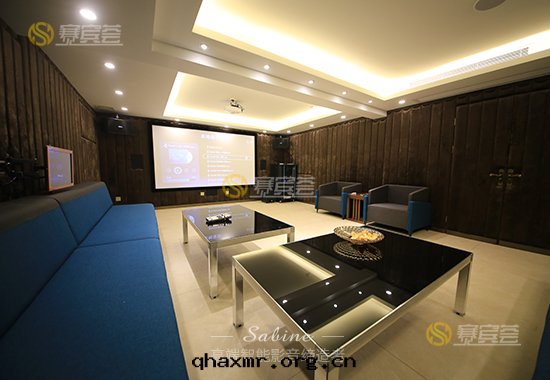

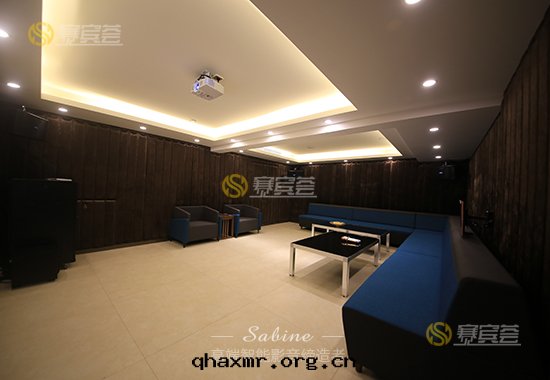

整體風格
此間多功能影音室，整體色調以業主非常喜歡的沉穩藍及卡其色相間搭配，在神秘的卡其色包圍中一抹深藍納入其中，很好的为空間增添了生动的气息，影音設備隐藏于聲學材料里面，丝毫不打擾到空間的整體設計，呈現出簡約、樸素但又奢華的整體設計之感，依照業主喜爱的風格所設計的影音室，自然是深的業主梁總的滿意。
構建过程
项目中5.1.2全景聲影音系統，整个聲场的表現是依靠結像原理實現的，更多的喇叭參于活动，任意相鄰的喇叭都可以通过結像虛似出喇叭之外的发聲體。全景聲通过增加顶置音箱在平面基礎上增上了z軸維度，實現全空間全包圍的定位效果。全景聲的全空間聲音目标的定位是通过顶置喇叭和周邊一周喇叭的相互作用，来實現全方面的精准定位，也就是：全景聲顶部信息不是僅由顶部喇叭发出的，而是顶部喇叭和其它喇叭結像的結果。
根據結像合成的矢量原理，顶部喇叭其實只需要一只就可以實現全部結像定位，實際在應用时使用更多的喇叭(2个)，是为了在較低层高时得到更均勻的顶置聲音分布。
設計心得
根據自己的房間条件選擇合适的全景聲布局，只要按照标准位置放置喇叭，都会有不錯的表現，所以影院沒有必要一味的追求喇叭多化。
